贴片电阻类浆料系列

Scope: 应用范围

The following drawing and sheet will show the Electronic paste that we manufacture for the Chip resistor.

下面的图片和表格将会展示片式电阻的制造过程中电子浆料的应用。

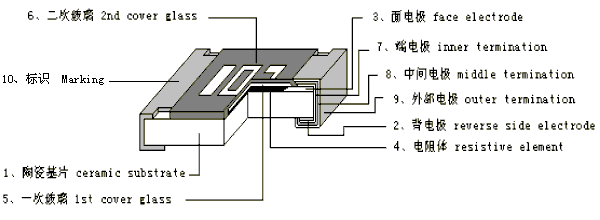

1. Structure of Chip resistor. 片式电阻的结构

2. Electronic paste for Chip resistor: 片式电阻电子浆料

Item code according to the items in drawing: 元件代码请根据上图

Item

项目

Position in resistor

在电阻的位置

Selectech P/N

产品型号

ROHS

Solid Percent

固含量

Typical Property

特性

2

Reverse side electrode

背电极

ST-01H-CR02

-

Reverse side electrode, 背电极

850 Firing, High printability, Low cost,

烧结温度:850 印刷适性强,成本低

2

Reverse side electrode

   背电极

ST-01H-CR03

-

Reverse side electrode,

850 Firing, High printability, Low cost,

烧结温度:850 印刷适性强,成本低

2

Reverse side electrode

   背电极

ST-01H-CR07

-

Reverse side electrode, 背电极

850 Firing, High printability, Low cost,

烧结温度:850 印刷适性强,成本低

3

Face Electrode

面电极

ST-02H-CR01

-

Face(primary)Electrode 面电极

850 Firing, High printability,

烧结温度:850,印刷适性强

3

Face Electrode

  面电极

ST-01H-CR01

-

Face(primary)Electrode 面电极

850 Firing, High printability, Low cost,

烧结温度:850,印刷适性强,成本低

7

Terminal (Inner) Electrode

端电极

ST-01M-CR03

-

Terminal(inner)Electrode 端电极

600 Firing, 烧结温度:600

High acid resistance 抗酸性强

5

First cover Glass

一次玻璃

ST-07M-CR04

First cover Glass: 一次玻璃

600 Firing, 烧结温度:600

Light green, 浅绿色

Primary coating, 一次包封

high laser trimming performance,

激光调阻性能强

6

Second cover Glass

二次玻璃

ST-07M-CR05

Second cover Glass:二次玻璃

600 Firing, 烧结温度:600

10

Marking标示

ST-07M-CR06

Face Marking: 标示

600 Firing, white, Marking paste, excellent line resolution

烧结温度:600。白色,标示浆料,细线分辨率高
